CT12350 Pretočni električni grelnik vode PCBA

CT12350 Instant električni grelnik vode PCBA

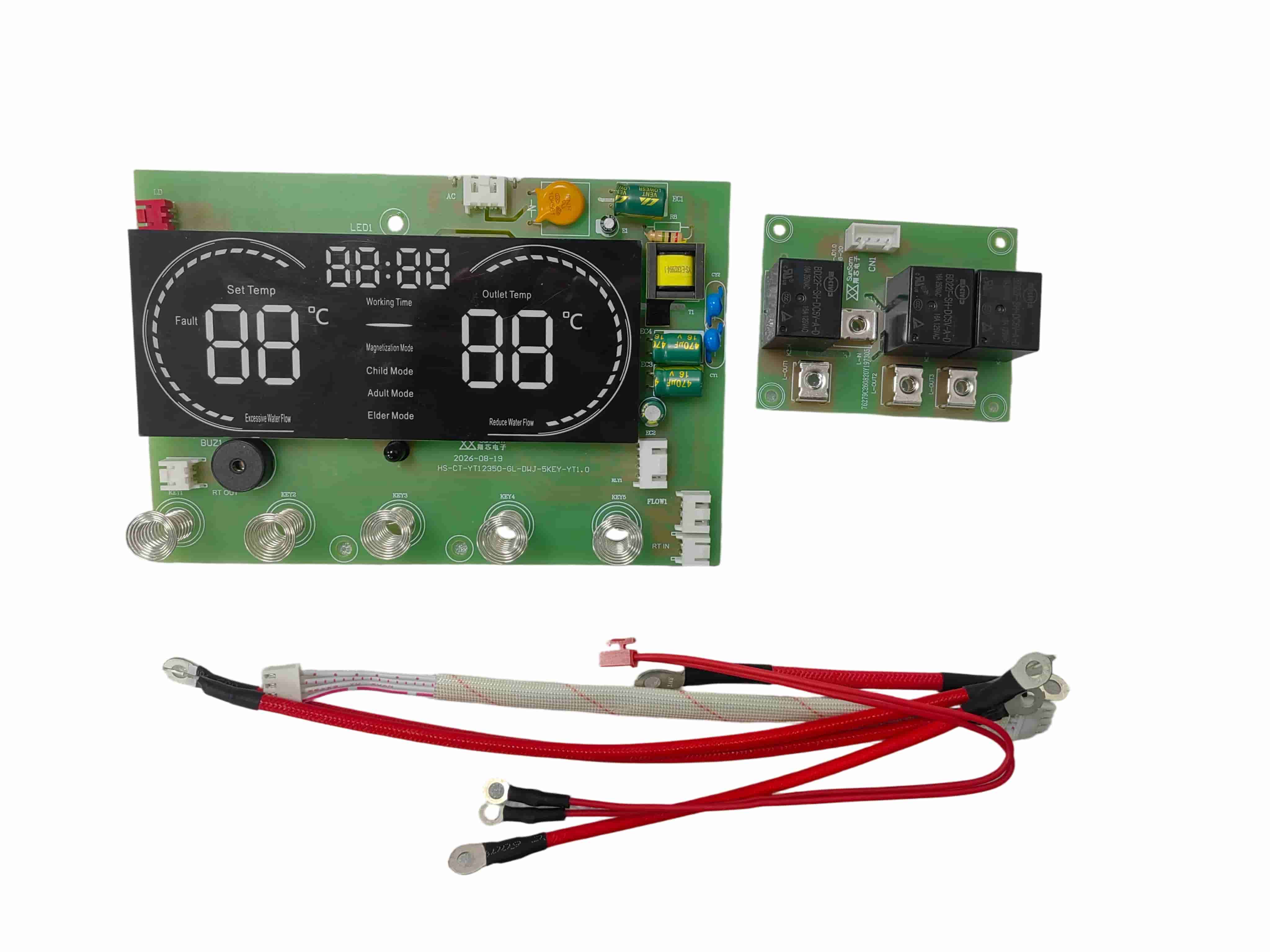

CT12350 Instant električni grelnik vode PCBA je integrirana krmilna rešitev, razvita za 220 V, 6 kW trenutne sisteme za ogrevanje vode. Združuje stopenjsko regulacijo ogrevanja, zaznavanje pretoka vode, regulacijo temperature, nadzor LED zaslona in več funkcij zaščite pred napakami na enem PCBA.

CT12350, zasnovan za gospodinjske trenutne električne grelnike vode in prilagojene aparate za toplo vodo, podpira prilagajanje strojne opreme, strojne programske opreme, zaslona in vmesnika za različne projekte OEM in ODM.

6 kW Regulacija ogrevanja s sedmimi stopnjami moči

Preizkušena različica stikalnega napajalnika deluje od AC 150–280 V pri 50 Hz. Pri nazivni napetosti AC 220 V PCBA podpira maksimalno ogrevalno obremenitev 6.000 W in krmili tri skupine toplotne moči.

Za bolj prilagodljivo regulacijo temperature je na voljo sedem stopenj moči:

- Raven 1: 1400 W

- 2. stopnja: 2.200 W

- Raven 3: 2400 W

- Raven 4: 3600 W

- Raven 5: 3.800 W

- Stopnja 6: 4600 W

- Raven 7: 6.000 W

Večnivojska zasnova ogrevanja omogoča krmilniku izbiro primerne moči glede na način delovanja, temperaturo vode in potrebo po ogrevanju.

Inteligentni nadzor konstantne temperature

Krmilna plošča grelnika vode CT12350 omogoča nastavljivo temperaturno območje 30–55°C. Temperaturni senzor 50 kΩ NTC se uporablja za zaznavanje temperature in krmiljenje.

V načinu AI PCBA samodejno izbere ustrezno raven moči in ciljno temperaturo glede na temperaturo vstopne vode. Programirane nastavitve temperature AI segajo od 39 °C do 45 °C v pogojih vstopne temperature, zabeleženih v poročilu o preskusu.

Za udobno delovanje so na voljo tudi trije temperaturni načini:

- Otroški način: 38°C

- Način za odrasle: 42 °C

- Način za starejše: 45°C

Krmilnik podpira samodejno kalibracijo in pomnilnik konstantnih temperaturnih parametrov. Na podlagi zabeleženih preskusov vzorcev pri vstopni temperaturi 25 °C in pretokih 1,5 L/min in 3 L/min je izmerjena izhodna temperatura ostala znotraj približno ±2 °C pri testiranih nastavljenih točkah.

Aktivacija pretoka vode in nadzor v stanju pripravljenosti

PCBA začne postopek nadzora ogrevanja, ko zaznani pretok vode doseže približno 1,5 L/min. Ogrevanje se ustavi, ko se pretok zmanjša na približno 1,3 L/min.

Ko pretok vode ni zaznan, krmilnik po približno dveh sekundah preklopi v stanje pripravljenosti. Zaslon lahko ponovno aktivirate s pritiskom na tipko ali ponovno vzpostavitvijo pretoka vode. Ta krmilna logika pomaga uskladiti delovanje ogrevanja z dejansko porabo vode.

Upravljanje na dotik in LED zaslon

CT12350 Instant električni grelnik vode PCBA ponuja pet glavnih krmilnih tipk:

- Moč

- Povečanje temperature ali moči

- Zmanjšanje temperature ali moči

- AI

- Izbira načina

Vmesnik za upravljanje na dotik lahko deluje prek površinsko nameščene 4 mm steklene plošče ali 2 mm plastične plošče, kar proizvajalcu aparata omogoča razvoj različnih oblik sprednje plošče.

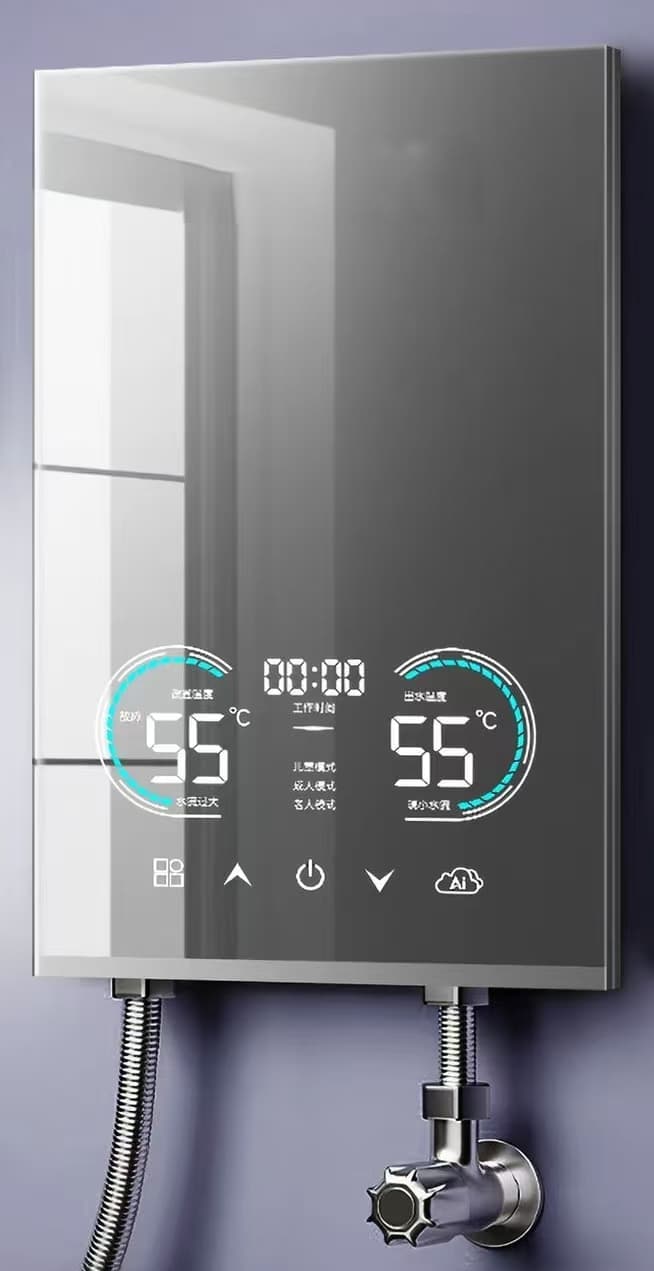

LED zaslon lahko prikazuje:

- Temperatura izhodne vode

- Nastavite temperaturo

- Čas delovanja

- Stanje ogrevanja

- Stanje vklopa

- Izbrani način delovanja

- Kode napak

Ikone na zaslonu in postavitev vmesnika je mogoče prilagoditi glede na videz izdelka in zahteve kupca.

Več funkcij za zaščito pred napakami

CT12350 vključuje več nadzornih funkcij in funkcij za diagnosticiranje napak za aplikacije trenutnega električnega grelnika vode.

Ko izhodna temperatura doseže 63°C, regulator avtomatsko zmanjša toplotno moč za eno stopnjo moči. Če temperatura doseže ali preseže 65°C, se aktivira alarm za previsoko temperaturo E4 in ogrevanje se ustavi. Normalno delovanje se lahko nadaljuje, ko temperatura pade pod 55 °C.

Krmilnik podpira tudi:

- Alarm napake pri puščanju E1 in izklop ogrevanja

- Zaščita pred odprtim tokokrogom ali kratkim stikom senzorja izhodne temperature E2

- Samodejna obnovitev po odpravi napake temperaturnega senzorja

- Prikaz kode napake za lažji pregled in vzdrževanje

Končna učinkovitost zaščite je odvisna od celotne zasnove naprave, senzorjev, ožičenja, ogrevalnega sistema in drugih varnostnih komponent.

Glavne tehnične specifikacije

| Parameter | Specifikacija |

|---|---|

| Model izdelka | CT12350 |

| Vrsta izdelka | Instant električni grelnik vode PCBA |

| Oblikovanje nadzorne plošče | Izolirana integrirana nadzorna plošča |

| Delovna napetost | AC 150–280 V, 50 Hz |

| Nazivna napetost | AC 220 V |

| Največja ogrevalna obremenitev | 6.000 W |

| Izhodi za nadzor ogrevanja | 3 Skupine |

| Ravni moči | 7 stopenj |

| Območje nastavitve temperature | 30–55°C |

| Aktivacijski pretok | 1,5 L/min |

| Zaporni pretok | 1,3 L/min |

| Temperaturni senzor | 50 kΩ NTC pri 25 °C |

| Prednastavljeni načini | Otroci 38 °C, odrasli 42 °C, starejši 45 °C |

| Združljivost plošče na dotik | 4 mm steklena ali 2 mm plastična plošča |

| Delovna temperatura | –15 °C do 65 °C |

| Delovna vlažnost | 10%–95% RH |

Vzorčno testiranje in preverjanje delovanja

Med preverjanjem vzorca je različica napajalnika s stikalnim načinom delovala neprekinjeno osem ur pri AC 280 V brez neobičajnega delovanja. Sistem je prav tako deloval osem ur v testnem okolju 65 °C in 90-odstotni relativni vlažnosti.

Ti rezultati se nanašajo na testirani vzorec in določene testne pogoje. Končne električne, okoljske in varnostne specifikacije je treba znova preveriti, potem ko je PCBA vgrajen v celoten grelnik vode stranke.

Prilagoditev OEM in ODM PCBA

CT12350 se lahko uporablja kot referenčna krmilna platforma za prilagojene projekte instant električnih grelnikov vode. Razpoložljive inženirske in proizvodne storitve vključujejo:

- Oblikovanje strojne opreme PCBA

- Razvoj vdelane programske opreme

- Prilagoditev logike nadzora ogrevanja

- Prilagajanje zaslona in vmesnika na dotik

- Prilagoditev priključka in kabelskega snopa

- Ujemanje senzorja temperature in pretoka

- Nabava komponent

- SMT in DIP montaža

- Funkcionalno testiranje

- Prototipna in serijska proizvodnja

Za oceno projekta lahko kupci zagotovijo zahtevano delovno napetost, moč ogrevanja, dimenzije izdelka, zasnovo zaslona, ​​specifikacije senzorjev, shemo ožičenja in ciljne varnostne standarde.

Aplikacije

Krmilna platforma CT12350 je primerna za:

- Gospodinjski pretočni električni grelniki vode

- Instant električni grelniki vode za prho

- Kompaktni stenski grelniki vode

- Kopalniške in kuhinjske naprave za toplo vodo

- Prilagojeni OEM in ODM sistemi za ogrevanje vode

Če razvijate 220 V pretočni grelnik vode in potrebujete prilagodljiv PCBA za krmiljenje 6 kW, se obrnite na SunSam s specifikacijami izdelka, risbami ali obstoječimi vzorci. Naša inženirska ekipa lahko oceni nadzorne zahteve in pripravi ustrezen predlog za razvoj in proizvodnjo PCBA.
